Direction des panneaux solaires par code postal et angle optimal pour les panneaux solaires : le guide pratique complet

Aperçu des hauteurs des poteaux d'éclairage, des types de lampadaires et de l'orientation des panneaux solaires

Les poteaux d'éclairage vont de 3 mètres (10 pieds) pour les applications résidentielles dans les jardins et les allées à 40 mètres (130 pieds) ou plus pour les installations de stades à mât élevé et d'échangeurs d'autoroutes. Les poteaux d'éclairage public standard mesurent généralement de 8 à 12 mètres (26 à 40 pieds) pour les routes résidentielles et artérielles, tandis que les poteaux de stationnement mesurent de 6 à 10 mètres (20 à 33 pieds). Comprendre la hauteur correcte pour chaque application est essentiel avant l'achat, car la hauteur des poteaux détermine directement le niveau d'éclairement au sol, le nombre de poteaux requis et les spécifications des fondations nécessaires pour résister à la charge du vent à la hauteur donnée.

Pour les poteaux solaires qui montent un Panneau solaire à côté ou au-dessus d'un luminaire, l'angle optimal pour les panneaux solaires dans la zone continentale des États-Unis varie d'environ 25 degrés en Floride (latitude 25 à 30 degrés nord) à 47 degrés dans le Montana et le Dakota du Nord (latitude 45 à 49 degrés nord). La direction est le sud vrai dans l'hémisphère Nord pour les installations à inclinaison fixe. Pour tout code postal spécifique aux États-Unis, le calculateur PVWatts du National Renewable Energy Laboratory (NREL) fournit la ressource solaire exacte et l'angle d'inclinaison optimal pour cet emplacement, éliminant ainsi les incertitudes liées aux spécifications des panneaux solaires sur les poteaux solaires.

Ce guide couvre tous ces sujets de manière pratique et détaillée : les hauteurs standard des poteaux d'éclairage par application, les principaux types de lampadaires et leurs différences techniques, le fonctionnement des poteaux solaires en tant que système intégré, comment déterminer la direction correcte des panneaux solaires par code postal et comment calculer l'angle optimal des panneaux solaires pour un rendement énergétique annuel maximal.

Quelle est la hauteur des poteaux d'éclairage : hauteurs standard par application

La question de la hauteur des poteaux d'éclairage ne peut pas être résolue par un seul chiffre, car la hauteur de montage correcte dépend de l'application : le niveau d'éclairement cible au sol, l'espacement entre les poteaux, la largeur de la zone éclairée et la répartition photométrique du luminaire à monter. Chaque combinaison de ces variables produit une hauteur de poteau optimale unique qui équilibre la couverture, l'uniformité et le contrôle de l'éblouissement.

Éclairage des rues et des allées résidentielles

L'éclairage public des quartiers résidentiels utilise les hauteurs de poteaux les plus courtes de toutes les applications sur voie publique. Les lampadaires résidentiels standards aux États-Unis et en Europe sont généralement 5 à 8 mètres (16 à 26 pieds) haute, 6 mètres étant la hauteur la plus largement spécifiée pour les rues résidentielles standard avec des largeurs de chaussée de 6 à 8 mètres. À cette hauteur, un luminaire routier à LED standard avec une distribution photométrique de type II ou de type III fournit un éclairement adéquat sur la chaussée et le trottoir adjacent avec un espacement des poteaux de 25 à 35 mètres.

L'éclairage des allées et des piétons utilise généralement des poteaux encore plus courts. 3 à 5 mètres (10 à 16 pieds) , parce que l'éclairement cible pour les zones piétonnes est inférieur à celui pour les chaussées de véhicules et parce que des hauteurs de montage plus faibles offrent un environnement visuel plus intime et à échelle humaine, approprié pour les parcs, les places et les jardins résidentiels. Les luminaires de type borne d'une hauteur de 0,6 à 1,2 mètre définissent l'extrémité la plus basse de la catégorie d'éclairage des allées et sont utilisés principalement pour la démarcation des bords plutôt que pour l'éclairage général.

Éclairage routier commercial et artériel

Les rues commerciales, les artères et les rues collectrices urbaines nécessitent des hauteurs de montage plus élevées que les rues résidentielles pour fournir un éclairement adéquat sur des chaussées plus larges et pour maintenir des rapports d'uniformité acceptables sur plusieurs voies de circulation. Les hauteurs de montage standard pour l’éclairage des rues commerciales et des artères sont 8 à 12 mètres (26 à 40 pieds) , 10 mètres étant la hauteur la plus couramment spécifiée pour les artères à deux voies avec des largeurs de chaussée de 10 à 14 mètres.

Pour les autoroutes à deux voies et les routes à deux voies où les poteaux sont placés dans le terre-plein central et doivent éclairer la circulation dans les deux sens à partir d'un seul poteau, la hauteur de montage standard augmente à 12 à 14 mètres (40 à 46 pieds) avec des configurations de supports à double bras qui prolongent les luminaires sur chaque chaussée. Cette configuration réduit le nombre total de poteaux pour les sections de route divisées d'environ 40 % par rapport au montage en bord de route à un seul bras, réduisant ainsi considérablement les coûts d'installation.

Éclairage de parking et de zone

Les poteaux d'éclairage des parkings sont généralement 6 à 10 mètres (20 à 33 pieds) haut, la hauteur spécifique étant sélectionnée en fonction de la disposition du parking, du niveau d'éclairement requis (généralement de 10 à 50 pieds-bougies au niveau du sol en fonction des exigences de sécurité) et de la distribution photométrique du luminaire. Des hauteurs de montage inférieures (6 à 7 mètres) sont courantes dans les zones de stationnement résidentielles où minimiser les débordements de lumière sur les propriétés adjacentes est une priorité de conception. Des hauteurs de montage plus élevées (8 à 10 mètres) sont utilisées dans les zones de stationnement commerciales et de détail où un espacement plus large entre les poteaux est souhaitable pour réduire le nombre de poteaux et de fondations dans un grand terrain.

Éclairage sportif et haut mât

Les poteaux d'éclairage des terrains de sport pour les loisirs communautaires et les installations scolaires vont de 12 à 20 mètres (40 à 65 pieds) pour atteindre les hauteurs de montage nécessaires pour des niveaux d'éclairement de qualité professionnelle sur les terrains de jeu sans éblouir excessivement les joueurs regardant vers les luminaires. Les installations sportives professionnelles et au niveau des stades utilisent des structures de tour spécialisées à 20 à 45 mètres (65 à 150 pieds) en fonction du sport et du niveau d'éclairement requis (jusqu'à 2 000 lux pour une couverture télévisée de grands événements en qualité diffusion).

Les poteaux d'éclairage à mât élevé pour les échangeurs d'autoroutes, les installations portuaires, les aires de trafic aéroportuaires et les grands chantiers industriels vont de 20 à 40 mètres (65 à 130 pieds) en hauteur, avec des ensembles d'anneaux de luminaires de 6 à 20 luminaires par poteau qui éclairent ensemble des zones allant jusqu'à 30 000 mètres carrés à partir d'un seul emplacement de poteau.

Référence rapide sur la hauteur du poteau lumineux

Types de lampadaires : une classification pratique

Les types de lampadaires utilisés aujourd'hui couvrent une gamme allant des conceptions décoratives traditionnelles en fonte aux structures modernes en acier et en aluminium, chacune adaptée à différentes exigences esthétiques, structurelles et fonctionnelles. Comprendre les principaux types de lampadaires permet aux prescripteurs, aux municipalités et aux propriétaires fonciers d'adapter le type de poteau aux exigences de l'application plutôt que de choisir par défaut l'option la plus familière ou la moins coûteuse.

Poteaux coniques droits en acier ou en aluminium

Le lampadaire utilitaire standard pour la plupart des applications modernes d’éclairage routier et de stationnement est le poteau droit conique en acier ou en aluminium. Ces poteaux sont fabriqués en laminant et en soudant des plaques d'acier (pour les modèles en acier galvanisé) ou en extrudant des billettes d'aluminium (pour les modèles en aluminium) en un cône conique qui passe d'un diamètre de base plus grand à un diamètre de pointe plus petit. La conicité améliore l'efficacité structurelle en concentrant le matériau là où la contrainte de flexion est la plus élevée (à la base) et en réduisant le matériau là où la contrainte est la plus faible (à la pointe).

Les poteaux coniques en acier galvanisé sont le type de lampadaire le plus utilisé dans le monde car ils offrent d'excellentes performances structurelles au coût de matériau le plus bas par mètre de hauteur. La galvanisation à chaud selon ASTM A123 fournit 85 à 140 microns de revêtement de zinc qui protège l'acier sous-jacent pendant 20 à 30 ans dans la plupart des conditions atmosphériques. avant qu'un nouveau revêtement ne devienne nécessaire. Les poteaux coniques en aluminium coûtent environ 30 à 50 % de plus que les poteaux en acier équivalents, mais ne nécessitent aucun traitement de surface et résistent indéfiniment à la corrosion dans tous les environnements industriels et marins, sauf les plus agressifs, ce qui en fait le choix privilégié pour les installations côtières.

Lampadaires décoratifs et patrimoniaux

Les lampadaires décoratifs sont utilisés dans les quartiers historiques, les centres-villes, les rues commerçantes, les places, les parcs et dans toute installation où le lampadaire lui-même doit contribuer au caractère esthétique de l'environnement plutôt que d'être une structure purement utilitaire. Les principaux matériaux utilisés dans les lampadaires de type décoratif et patrimonial sont :

• Fonte : Le matériau traditionnel des lampadaires utilisé dans l'éclairage public de l'époque victorienne et édouardienne est encore reproduit pour des projets de conservation du patrimoine et de nouvelles installations nécessitant une apparence authentique d'époque. Les lampadaires en fonte sont extrêmement lourds (généralement 200 à 600 kg pour un poteau standard de 4 mètres) et nécessitent un entretien régulier de la peinture pour éviter la rouille, mais offrent un caractère visuel que les matériaux modernes ne peuvent pas reproduire. Ils résistent aux chocs qui pourraient endommager les poteaux en acier ou en aluminium.
• Fonte d'aluminium : Les lampadaires décoratifs modernes reproduisent les profils visuels des modèles traditionnels en fonte d'aluminium, qui est nettement plus léger (environ un tiers du poids de la fonte), résistant à la corrosion sans peinture et disponible dans n'importe quelle couleur de revêtement en poudre pour une flexibilité de conception. Les lampadaires décoratifs en fonte d'aluminium sont le choix dominant pour les nouvelles installations d'éclairage public décoratif, car ils offrent une esthétique patrimoniale avec des propriétés matérielles modernes.
• Polymère renforcé de fibre de verre (FRP) : Les lampadaires décoratifs en FRP sont utilisés dans les usines côtières, chimiques et autres environnements corrosifs où même l'aluminium nécessiterait un entretien inacceptable, et dans les applications où aucun composant métallique ne peut être toléré. Les poteaux FRP peuvent être fabriqués dans n'importe quelle couleur et texture de surface et ne présentent aucun risque de corrosion dans n'importe quel environnement atmosphérique.

Poteaux en béton filé

Les poteaux en béton filé constituent une catégorie majeure de types de lampadaires utilisés dans les marchés en développement et dans certaines applications routières à fort trafic dans les marchés développés où leur très faible coût et leurs exigences d'entretien nulles compensent leurs inconvénients de poids élevé et de flexibilité esthétique limitée. Les poteaux en béton filé précontraint sont fabriqués en coulant du béton dans un moule cylindrique en rotation qui utilise la force centrifuge pour consolider le mélange autour d'un noyau en fil d'acier précontraint. Le poteau obtenu est solide, durable et ne nécessite aucun entretien de surface, mais il est très lourd, difficile à transporter vers des sites éloignés et ne peut pas être recouvert d'un revêtement en poudre ou facilement modifié après fabrication.

Poteaux en acier octogonaux et ronds pour applications commerciales

Pour les parkings, les propriétés commerciales et les installations industrielles légères où des performances structurelles modérées et un coût compétitif sont importants, les poteaux droits octogonaux en acier sont largement spécifiés. La section transversale à huit côtés offre une meilleure résistance aux vibrations induites par le vent que les sections circulaires d'épaisseur de paroi équivalente, car la géométrie octogonale brise le déversement de vortex qui fait osciller les poteaux circulaires à certaines vitesses de vent (un phénomène appelé résonance du vortex de Karman qui a provoqué des ruptures de fatigue dans les installations de poteaux circulaires dans les régions à vent fort).

Types de lampadaires : tableau comparatif

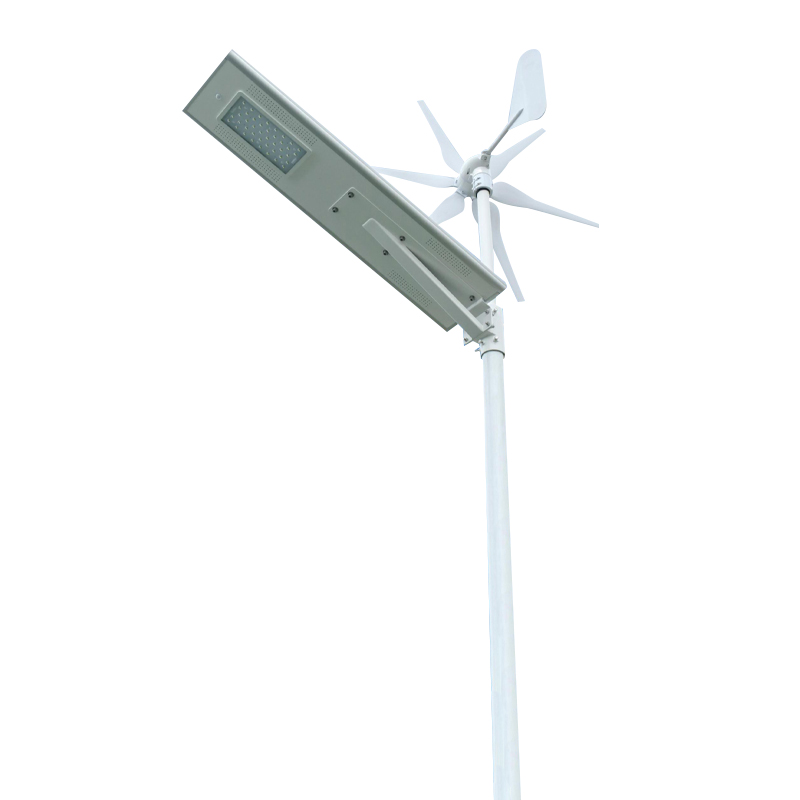

Poteaux solaires : comment fonctionne l'éclairage solaire intégré

Poteaux solaires combinez la fonction structurelle d'un poteau d'éclairage conventionnel avec un panneau solaire intégré qui génère l'énergie électrique pour alimenter le luminaire, un système de batterie qui stocke l'énergie collectée pendant la journée pour une utilisation la nuit, et un contrôleur intelligent qui gère le flux d'énergie entre le panneau solaire, la batterie et le luminaire pour maximiser les heures d'éclairage fiables quelle que soit la variation quotidienne de l'irradiation solaire.

Composants de base d'un système de poteaux solaires

Chaque système Solar Pole intègre les composants suivants, et les spécifications de chaque composant déterminent la fiabilité du système, son autonomie (combien de jours nuageux consécutifs il peut fonctionner sans recharge) et son coût total :

• Panneau solaire: Le module photovoltaïque qui convertit la lumière du soleil en énergie électrique CC. Les panneaux de silicium monocristallin avec des rendements de 20 % à 23 % sont la spécification standard pour les applications de poteaux solaires, car leur rendement par unité de surface plus élevé permet des dimensions de panneau plus petites pour une puissance de sortie donnée, ce qui réduit la charge de vent sur le poteau et améliore la proportion visuelle du panneau solaire par rapport à la hauteur du poteau. La puissance nominale des panneaux pour les poteaux solaires varie de 30 watts pour les petits poteaux d'éclairage d'allée à 400 watts ou plus pour les poteaux solaires d'éclairage routier à haute puissance.
• Système de stockage par batterie : Stocke l'énergie électrique générée par le panneau solaire pour une utilisation pendant la nuit et par temps couvert. Les batteries au lithium fer phosphate (LiFePO4) constituent la norme actuelle pour les applications de poteaux solaires en raison de leur longue durée de vie (2 000 à 4 000 cycles de charge-décharge complète, représentant 5 à 11 ans de cycle quotidien), de leur stabilité thermique et de leur haute densité énergétique. Les batteries au plomb sont toujours utilisées dans des applications sensibles aux coûts, mais nécessitent un remplacement plus fréquent (généralement tous les 2 à 4 ans) et ont une durée de vie nettement inférieure.
• Luminaire LED : Le dispositif de production de lumière, presque universellement LED dans les nouvelles installations de poteaux solaires, car l'efficacité lumineuse élevée des LED (généralement 130 à 180 lumens par watt pour les luminaires routiers et de zone) minimise la taille du panneau solaire et de la batterie requis pour un niveau d'éclairement donné, ce qui réduit directement le coût en capital du système complet de poteaux solaires.
• Contrôleur de charge : Le dispositif électronique qui gère la charge de la batterie à partir du panneau solaire, empêche la surcharge et la décharge excessive et, dans les systèmes modernes, contrôle la gradation adaptative du luminaire LED en fonction de l'état de charge restant de la batterie, de l'heure de la nuit et des entrées de détection de mouvement pour maximiser l'autonomie du système pendant les périodes d'apport solaire réduit.

Avantages des poteaux solaires par rapport à l'éclairage connecté au réseau

• Aucune connexion au réseau requise : Les poteaux solaires éliminent les coûts civils liés au creusement de tranchées pour les câbles électriques souterrains, qui représentent généralement 40 à 60 % du coût total d'installation d'un système d'éclairage conventionnel connecté au réseau. Pour les installations dans des endroits éloignés, le long de nouveaux tracés routiers où aucune infrastructure électrique n'existe, ou dans des endroits où les coûts de connexion au réseau sont particulièrement élevés, l'élimination de ces coûts civils rend les poteaux solaires économiquement compétitifs ou supérieurs aux alternatives connectées au réseau.
• Aucun coût d’électricité permanent : Après la période de récupération des coûts d'investissement, les poteaux solaires fonctionnent avec un coût d'énergie électrique nul, puisque le panneau solaire génère toute l'énergie électrique nécessaire à partir du rayonnement solaire gratuit. Pour les municipalités situées sur des marchés où les tarifs de l'électricité sont élevés, cette économie continue représente un avantage financier significatif sur la durée de vie de 15 à 25 ans de l'installation du pôle solaire.
• Déploiement rapide : Les installations de poteaux solaires peuvent être réalisées beaucoup plus rapidement que leurs équivalents connectés au réseau, car elles ne dépendent pas de la disponibilité du service public d'électricité pour fournir une connexion au réseau. Cet avantage est particulièrement important pour les déploiements d'éclairage de secours, l'éclairage événementiel temporaire et les nouvelles infrastructures de développement qui doivent être opérationnelles avant la mise en place d'une infrastructure de réseau électrique permanente.

Limites et contraintes de conception des poteaux solaires

• Ressource solaire dépendante de l'emplacement : Les poteaux solaires offrent des performances fiables dans les endroits dotés d'un rayonnement solaire adéquat (heures d'ensoleillement annuelles maximales supérieures à 4 heures par jour), mais leur fiabilité devient problématique sous les latitudes septentrionales (au-dessus de 55 degrés Nord) pendant les mois d'hiver, lorsque les heures d'ensoleillement maximales peuvent tomber en dessous de 1 à 2 heures par jour pendant des périodes prolongées. Dans ces endroits, de très grands systèmes de panneaux solaires et de batteries sont nécessaires pour un fonctionnement hivernal fiable, ce qui augmente considérablement le coût en capital et rend potentiellement les alternatives connectées au réseau plus économiques.
• Sensibilité de l'ombrage : Un panneau solaire sur un poteau solaire est monté à une hauteur et une orientation fixes et ne peut pas être repositionné si le site est ombragé par des arbres, de nouveaux bâtiments ou d'autres structures après l'installation. Même l'ombrage partiel d'un panneau solaire peut réduire considérablement sa production d'énergie, car la plupart des configurations de panneaux solaires standard utilisent des diodes de dérivation qui provoquent la déconnexion efficace des cellules ombragées, réduisant ainsi la production du panneau de plus que la proportion de zone ombragée seule ne le suggère.
• Coût de remplacement de la batterie : Contrairement aux luminaires connectés au réseau qui nécessitent uniquement un entretien de la lampe et du pilote, les systèmes Solar Pole nécessitent le remplacement de la batterie tous les 5 à 10 ans en fonction de la chimie de la batterie et de la profondeur du cycle de décharge. Ce coût de remplacement de la batterie doit être pris en compte dans la comparaison du coût total du cycle de vie entre les poteaux solaires et les alternatives connectées au réseau.

Angle optimal pour les panneaux solaires : la physique et les règles pratiques

L'angle optimal pour les panneaux solaires est l'angle d'inclinaison (mesuré par rapport à l'horizontale) auquel un panneau solaire à inclinaison fixe capte le rayonnement solaire total maximum sur toute l'année pour un emplacement géographique donné. Cet angle est déterminé par la latitude de l'installation et la variation de la déclinaison solaire tout au long de l'année.

Pourquoi Latitude détermine l'angle optimal pour les panneaux solaires

L'altitude du soleil dans le ciel à midi solaire (quand il est le plus haut dans le ciel et plein sud dans l'hémisphère nord) varie avec la latitude de l'observateur et avec la saison. À l'équateur (latitude 0 degré), le soleil passe directement au-dessus de midi solaire pendant les équinoxes. À une latitude de 45 degrés nord (la latitude approximative de Minneapolis, Minnesota, ou de Milan, Italie), le soleil est à 45 degrés au-dessus de l'horizon à midi solaire pendant les équinoxes, et plus bas en hiver, plus haut en été.

Un panneau solaire à inclinaison fixe capte un maximum de rayonnement solaire lorsqu'il est orienté perpendiculairement aux rayons du soleil. Étant donné que l'angle d'élévation moyen du soleil au cours de l'année est égal au complément de la latitude (90 degrés moins la latitude), l'angle optimal pour les panneaux solaires à un emplacement donné est approximativement égal à l'angle de latitude local. À une latitude de 35 degrés nord (environ la latitude de Los Angeles, en Californie, ou de Tokyo, au Japon), l'angle d'inclinaison annuel optimal est d'environ 33 à 37 degrés. À la latitude 51 degrés nord (environ la latitude de Londres, en Angleterre, ou de Calgary, au Canada), l'angle d'inclinaison annuel optimal est d'environ 49 à 53 degrés.

Calcul précis de l’angle optimal pour une maximisation du rendement annuel

Les données de recherche et de simulation du NREL et de l'outil PVWatts confirment que la relation empirique entre la latitude et l'angle d'inclinaison optimal pour la maximisation du rendement annuel dans la plupart des endroits suit le modèle :

• Pour les latitudes comprises entre 0 et 25 degrés : L'angle d'inclinaison optimal est égal à environ 0,87 fois la latitude plus 3,1 degrés. À une latitude de 20 degrés, cela donne une inclinaison optimale d'environ 20,5 degrés.
• Pour les latitudes comprises entre 25 et 50 degrés : L'angle d'inclinaison optimal est égal à environ la latitude plus 2 à 5 degrés. À une latitude de 40 degrés, l'inclinaison optimale est d'environ 42 à 45 degrés.
• Pour les latitudes supérieures à 50 degrés : L'angle d'inclinaison annuel optimal est généralement de 50 à 55 degrés, bien que les stratégies d'optimisation saisonnière qui augmentent l'inclinaison en hiver et diminuent en été puissent améliorer le rendement annuel par rapport à l'optimum à angle fixe dans ces emplacements à haute latitude.

La pénalité de rendement en cas de décalage par rapport à l'angle optimal de plus ou moins 5 degrés n'est généralement que de 1 % à 3 % du rendement annuel. , ce qui signifie que des contraintes pratiques telles que la commodité structurelle, l'esthétique ou la nécessité d'un support à angle fixe sur un poteau solaire peuvent être prises en compte sans sacrifice important en matière de production d'énergie. La pénalité de rendement devient plus importante pour les écarts supérieurs à 10 à 15 degrés par rapport à l'optimum, en particulier pour les panneaux orientés vers le sud dans l'hémisphère nord, où un écart de 20 degrés par rapport à l'inclinaison optimale réduit le rendement annuel de 5 à 10 %.

Angles d'inclinaison annuels optimaux par région des États-Unis

Panneau solaire Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Trouver la direction précise des panneaux solaires par code postal pour n'importe quel endroit aux États-Unis nécessite l'utilisation de l'un des outils d'analyse des ressources solaires accessibles au public qui calculent l'orientation optimale et le rendement énergétique annuel estimé pour un panneau solaire à des coordonnées géographiques spécifiques. L'outil le plus fiable et le plus utilisé est le calculateur PVWatts de NREL, qui est disponible gratuitement en ligne et calcule la production annuelle d'énergie CA et le facteur de capacité attendus pour un système de panneaux solaires dans n'importe quel emplacement aux États-Unis.

Comment utiliser NREL PVWatts pour la direction des panneaux solaires par code postal

1. Accédez au calculateur PVWatts sur pvwatts.nrel.gov et entrez votre code postal ou votre adresse dans le champ de recherche de localisation. L'outil identifiera la station de données sur les ressources solaires la plus proche et chargera les données d'irradiation solaire pour votre emplacement.
2. Entrez la capacité du système du panneau solaire que vous évaluez (la puissance nominale CC en watts-crête du panneau ou du réseau). Pour un seul système de poteau solaire, cela peut être de 100 à 200 watts ; pour un grand toit ou un réseau monté au sol, il peut s'agir de kilowatts ou de mégawatts.
3. Régler l'angle d'inclinaison à la valeur égale à votre latitude (une bonne approximation de départ) et réglez l'azimut à 180 degrés (sud vrai dans l'hémisphère nord). Notez la production d’énergie annuelle estimée affichée.
4. Varier l'angle d'inclinaison par incréments de 5 degrés au-dessus et en dessous de votre latitude et observez l'évolution de la production d'énergie annuelle. L'angle d'inclinaison qui produit la production d'énergie annuelle maximale est l'angle optimal spécifique à votre site pour les panneaux solaires.
5. Confirmez que la direction est le sud vrai (azimut 180 degrés selon la convention PVWatts), pas sud magnétique. La différence entre le sud géographique et le sud magnétique (déclinaison magnétique) varie selon l'emplacement : dans l'est des États-Unis, le nord magnétique se situe à environ 10 à 15 degrés à l'ouest du nord géographique, ce qui signifie que la lecture du sud par la boussole doit être corrigée pour trouver le sud géographique.

Pour la plupart des sites continentaux des États-Unis, le résultat de l'angle d'inclinaison optimal de PVWatts sera compris entre 2 et 4 degrés de la latitude du site, confirmant ainsi la règle empirique de la latitude égale à l'inclinaison optimale comme point de départ pratique. Les endroits présentant une couverture nuageuse importante au cours de saisons spécifiques (comme le nord-ouest du Pacifique avec de lourds nuages ​​hivernaux) peuvent présenter un optimal légèrement différent de la simple règle de latitude, car la ressource solaire n'est pas uniformément répartie sur les quatre saisons.

Panneau solaire Direction for Solar Poles: Practical Mounting Considerations

Lors du montage d'un panneau solaire sur un poteau solaire, l'orientation optimale calculée à partir des PVWatts doit être mise en œuvre dans la conception du support monté sur le poteau. Cependant, les installations de Pôles Solaires présentent des contraintes pratiques spécifiques qui modifient parfois l'optimum théorique :

• Charge du vent sur le panneau solaire : Un panneau solaire monté à un angle d'inclinaison sur un poteau agit comme une voile anti-vent, générant une force latérale importante sur le poteau qui augmente avec la surface du panneau et l'angle d'inclinaison. Aux latitudes supérieures à 45 degrés, les angles d'inclinaison optimaux de 45 à 50 degrés produisent des charges de vent plus élevées que les angles d'inclinaison plus faibles, ce qui peut nécessiter une section transversale de poteau ou des spécifications de fondation plus solides. Dans les zones de vent fort, une inclinaison pratique de 10 à 15 degrés en dessous de l'optimum théorique peut être adoptée pour réduire la charge de vent à des niveaux acceptables, en acceptant une légère réduction (2 à 5 %) du rendement énergétique annuel.
• Ombrage depuis le mât ou le bras du luminaire : La structure du poteau elle-même et le bras du luminaire peuvent projeter des ombres sur le panneau solaire à certaines heures de la journée, en particulier tôt le matin et en fin d'après-midi lorsque le soleil est bas et selon un angle qui amène l'ombre du poteau sur le panneau. L'emplacement du panneau sur le poteau doit être évalué pour l'auto-ombrage aux angles extrêmes du soleil pour la latitude d'installation afin de confirmer qu'aucun ombrage significatif ne se produit pendant les heures de midi à forte irradiation.
• Tracé d'orientation de la route : Les poteaux solaires installés le long des routes peuvent voir leur orientation limitée par le tracé de la route, qui peut ne pas s'étendre exactement d'est en ouest. Un panneau solaire placé sur un poteau solaire le long d’une route nord-sud ne peut pas être orienté vers le sud sans faire saillie dans la chaussée. Dans de tels cas, l’orientation du panneau est généralement définie sur l’angle d’orientation sud maximum réalisable dans le cadre des contraintes spatiales de l’installation.

Spécification des poteaux solaires pour les projets d'éclairage hors réseau : dimensionnement du système complet

Pour dimensionner correctement un poteau solaire pour l'éclairage hors réseau, il faut calculer la demande énergétique du système (à partir de la puissance nominale du luminaire LED et des heures de fonctionnement requises par nuit), l'énergie solaire disponible sur le site, le stockage de la batterie nécessaire pour l'autonomie requise (nombre de jours nuageux consécutifs pendant lesquels le système doit fonctionner sans soleil) et la surface du panneau solaire nécessaire pour recharger de manière fiable la batterie dans les conditions solaires typiques du site.

Dimensionnement du système de poteaux solaires étape par étape

1. Déterminez la demande énergétique nocturne : Multipliez la puissance du luminaire LED en watts par les heures de fonctionnement requises par nuit. Un luminaire LED de 60 watts fonctionnant 12 heures par nuit nécessite 720 wattheures (0,72 kWh) d'énergie par nuit.
2. Déterminez la capacité de batterie requise : Multipliez la demande d'énergie nocturne par les jours d'autonomie requis (généralement 3 à 5 jours pour la plupart des applications commerciales de poteaux solaires) et divisez par la profondeur de décharge de la batterie (maximum 80 % pour LiFePO4). Pour 5 jours d'autonomie : 720 Wh x 5 jours divisé par 0,80 = 4 500 Wh (4,5 kWh) de capacité batterie nécessaire.
3. Déterminez la capacité minimale du panneau solaire : Le Panneau Solaire doit recharger la batterie à partir de l'état de charge minimum (après 5 jours nuageux consécutifs dans l'exemple ci-dessus) dans un délai raisonnable au retour du soleil, tout en fournissant également l'énergie de fonctionnement quotidienne. En utilisant les heures d'ensoleillement quotidiennes moyennes du site à partir de PVWatts, divisez le besoin énergétique quotidien total (réserve de charge plus énergie de fonctionnement) par les heures d'ensoleillement maximales pour obtenir la puissance minimale en watts-crête du panneau.
4. Appliquez la marge de conception : Ajoutez une marge de conception de 20 à 30 % à la taille minimale calculée du panneau pour tenir compte de l'encrassement des panneaux, du déclassement en température, des pertes de câbles et de l'inefficacité du contrôleur. Cette marge garantit des performances fiables tout au long de la durée de vie du système à mesure que ces facteurs de perte s'accumulent.

Foire aux questions

1. Quelle est la hauteur des poteaux d’éclairage pour les rues résidentielles standards ?

Les poteaux d'éclairage public résidentiels standard sont généralement 5 à 8 mètres (16 à 26 pieds) haute, 6 mètres étant la hauteur la plus largement spécifiée pour les rues résidentielles standard avec des largeurs de chaussée à voie unique de 6 à 8 mètres. À cette hauteur, les luminaires routiers à LED standard avec des distributions photométriques de type II ou de type III fournissent l'éclairement cible pour les rues résidentielles (généralement un éclairement moyen maintenu de 5 à 15 lux en fonction de la norme d'éclairage routier applicable) à des espacements de poteaux de 25 à 35 mètres.

2. Quels sont les principaux types de lampadaires utilisés dans les environnements urbains modernes ?

Les principaux types de lampadaires dans les environnements urbains modernes sont : les poteaux coniques en acier galvanisé pour l’éclairage routier général (le type le plus largement utilisé dans le monde en raison de leur combinaison de performances structurelles et de faible coût) ; poteaux coniques en aluminium pour les installations côtières et haut de gamme nécessitant une résistance à la corrosion sans entretien ; poteaux décoratifs en fonte d'aluminium pour les centres-villes, les places et les rues commerçantes où l'esthétique est aussi importante que la fonctionnalité ; Poteaux composites FRP pour environnements chimiquement agressifs ; et des poteaux en béton filé sur des marchés en développement où un entretien minimal et un coût très faible sont les principaux facteurs déterminants. Les poteaux solaires représentent une catégorie en pleine croissance qui peut être configurée dans n'importe laquelle de ces formes structurelles avec l'ajout de panneaux solaires et de composants de batterie.

3. Quel est l’angle optimal pour les panneaux solaires à 35 degrés de latitude nord ?

À une latitude de 35 degrés nord (environ Los Angeles, Californie ; Dallas, Texas ; ou Tokyo, Japon), l'angle optimal pour les panneaux solaires pour un rendement énergétique annuel maximal est d'environ 33 à 37 degrés par rapport à l'horizontale, ce qui est proche mais légèrement supérieur à l'angle de latitude local. Cette inclinaison est le résultat de l'asymétrie entre les trajectoires solaires d'été et d'hiver à cette latitude : l'été apporte un angle solaire très élevé avec de longues journées qui peuvent être capturées à des angles d'inclinaison plus faibles, tandis que l'hiver apporte un angle solaire faible avec des jours courts qui bénéficient d'angles d'inclinaison plus élevés, et l'équilibre annuel optimal se situe légèrement au-dessus de l'angle de latitude à ces emplacements de latitude moyenne.

4. Comment puis-je trouver la direction des panneaux solaires par code postal pour mon emplacement spécifique ?

La méthode la plus précise pour trouver la direction des panneaux solaires par code postal consiste à utiliser le calculateur NREL PVWatts sur pvwatts.nrel.gov. Entrez votre code postal, réglez l'azimut du panneau sur 180 degrés (sud vrai), faites varier l'angle d'inclinaison par incréments de 5 degrés et notez la production d'énergie annuelle à chaque inclinaison. L'inclinaison qui produit une production annuelle maximale est l'angle optimal spécifique à votre site pour les panneaux solaires. N'oubliez pas que l'azimut de PVWatts utilise le nord géographique comme zéro, donc 180 degrés correspondent au sud géographique. Le sud magnétique diffère du sud vrai par la valeur de déclinaison magnétique locale, qui doit être appliquée si vous utilisez une boussole pour orienter le panneau.

5. Comment fonctionnent les poteaux solaires et combien de temps durent-ils ?

Les poteaux solaires fonctionnent en collectant l'énergie solaire via un panneau solaire monté sur la structure du poteau, en stockant l'énergie dans un système de batterie intégré et en utilisant cette énergie stockée pour alimenter un luminaire LED pendant la nuit. Un contrôleur de charge intelligent gère le flux d'énergie, adaptant la luminosité du luminaire en fonction de l'état de la batterie et de l'heure de la nuit pour maximiser la fiabilité. Les composants structurels du poteau ont une durée de vie de 20 à 30 ans, comparable aux lampadaires conventionnels. Le panneau solaire a une durée de garantie de performance typique de 25 ans. Les luminaires LED durent de 50 000 à 100 000 heures. Les batteries LiFePO4 doivent être remplacées tous les 7 à 10 ans, ce qui constitue l'événement de maintenance le plus fréquent dans le cycle de vie du poteau solaire.

6. Les poteaux solaires sont-ils plus rentables que l’éclairage connecté au réseau ?

Les poteaux solaires sont généralement plus rentables que l'éclairage connecté au réseau lorsque le coût de creusement des tranchées pour les câbles électriques souterrains est élevé, lorsque le site d'installation est éloigné de l'infrastructure électrique existante ou lorsque le tarif de l'électricité applicable est élevé. Le coût en capital d'un système de poteaux solaires est généralement de 30 à 60 % plus élevé que celui d'un équivalent connecté au réseau par poteau, mais cette prime est compensée par l'élimination des coûts civils de creusement de tranchées (qui représentent généralement 40 à 60 % du coût total de l'installation connectée au réseau) et par l'élimination des coûts d'électricité permanents pendant la durée de vie du système. Pour les sites où les coûts de connexion au réseau et les tarifs de l’électricité sont faibles, l’économie favorise les systèmes connectés au réseau.

7. La direction du panneau solaire est-elle importante si je l'incline à l'angle droit ?

Oui, l'angle d'inclinaison et la direction (azimut) d'un panneau solaire sont importants pour maximiser le rendement énergétique. Dans l'hémisphère nord, un panneau solaire doit être orienté vers le sud géographique (azimut 180 degrés) pour maximiser l'exposition à la trajectoire du soleil dans le ciel. L'orientation à l'est ou à l'ouest du sud géographique réduit considérablement la production d'énergie annuelle : un panneau orienté vers le sud-est ou le sud-ouest (à 45 degrés du sud géographique) capte environ 90 à 93 % de l'énergie d'un panneau orienté vers le sud à l'inclinaison optimale. Un panneau orienté vers l’est ou l’ouest ne capte qu’environ 75 à 80 % de l’énergie du panneau optimal orienté vers le sud. L'outil d'orientation des panneaux solaires par code postal confirme le sud géographique pour n'importe quel emplacement tout en tenant compte des facteurs locaux.

8. Quelle est la différence entre un poteau solaire et un poteau d'éclairage conventionnel avec connexion à l'énergie solaire ?

Un poteau solaire est un système d'éclairage autonome entièrement intégré dans lequel le panneau solaire, la batterie, le contrôleur et le luminaire sont tous conçus et fabriqués pour fonctionner ensemble comme un seul système, la structure du poteau étant conçue pour supporter la charge de vent du panneau solaire et pour intégrer le compartiment de la batterie dans la base du poteau ou dans un boîtier spécialement conçu. Un poteau d'éclairage conventionnel avec une connexion d'énergie solaire séparée est un arrangement hybride dans lequel le poteau a été conçu à l'origine pour un service connecté au réseau et un panneau solaire a été ajouté après coup, souvent avec un boîtier de batterie monté en surface et un contrôleur de charge qui peuvent ne pas être structurellement intégrés ou spécifiés de manière optimale pour l'emplacement géographique et les exigences d'éclairement du poteau. Les poteaux solaires spécialement conçus offrent de meilleures performances, une meilleure esthétique et une durée de vie plus longue que les poteaux conventionnels convertis dans la plupart des applications.

9. Les poteaux solaires peuvent-ils fonctionner de manière fiable dans les États du nord où le soleil est moindre ?

Les poteaux solaires peuvent fonctionner de manière fiable dans les États du nord, notamment le Minnesota, le Wisconsin, le Michigan et le nord-ouest du Pacifique, mais ils doivent être dimensionnés de manière appropriée pour les ressources solaires hivernales plus faibles dans ces endroits. Les principales adaptations de conception pour les installations des pôles solaires du nord comprennent : une plus grande capacité de panneaux solaires pour capter une énergie adéquate pendant les courtes journées d'hiver (augmentant le rapport panneau/charge de 1,2 à 1,5 typique des installations du sud à 2,0 à 3,0 ou plus) ; une plus grande capacité de batterie pour fournir l'autonomie requise sur plusieurs jours pendant des périodes nuageuses prolongées ; des contrôleurs de gradation adaptatifs qui réduisent la puissance des luminaires pendant les périodes de faibles ressources pour prolonger l'autonomie ; et une optimisation minutieuse de l'angle optimal des panneaux solaires afin de donner la priorité à la capture d'énergie hivernale en inclinant le panneau plus raide que l'angle de latitude, acceptant une certaine réduction du rendement estival en échange d'une meilleure performance hivernale.

10. Comment la charge du vent affecte-t-elle la conception des poteaux solaires par rapport aux poteaux d'éclairage conventionnels ?

La charge du vent sur un poteau solaire est nettement plus élevée que sur un poteau d'éclairage conventionnel de hauteur équivalente, car le panneau solaire monté sur le poteau agit comme une voile, générant une force latérale substantielle lorsque le vent souffle perpendiculairement à la face du panneau. Un panneau solaire monocristallin de 200 watts mesurant environ 1,0 mètre sur 1,7 mètre présente une superficie projetée de 1,7 mètre carré au vent. À une vitesse de vent de conception de 45 m/s (une valeur typique pour la zone de vent ASCE 7 catégorie II), cette face du panneau génère une force de vent d'environ 2 500 à 3 500 Newtons sur le support du panneau et le dessus du poteau, à laquelle la structure et les fondations du poteau doivent résister. Cette charge supplémentaire nécessite généralement une épaisseur de paroi de poteau de 20 à 40 % supérieure à celle d'un poteau conventionnel de hauteur équivalente, ainsi qu'une fondation avec une profondeur d'ancrage plus profonde ou un diamètre de base en béton plus grand pour résister au moment de renversement plus élevé au niveau du sol.
